Принцип работы сигнализатора уровня ЭРСУ-К2 основан на изменении электрического сопротивления между электродом датчика и стенкой сосуда. Погружение электрода датчика в контролируемую среду вызывает уменьшение сопротивления, осушения датчика - увеличении сопротивления.

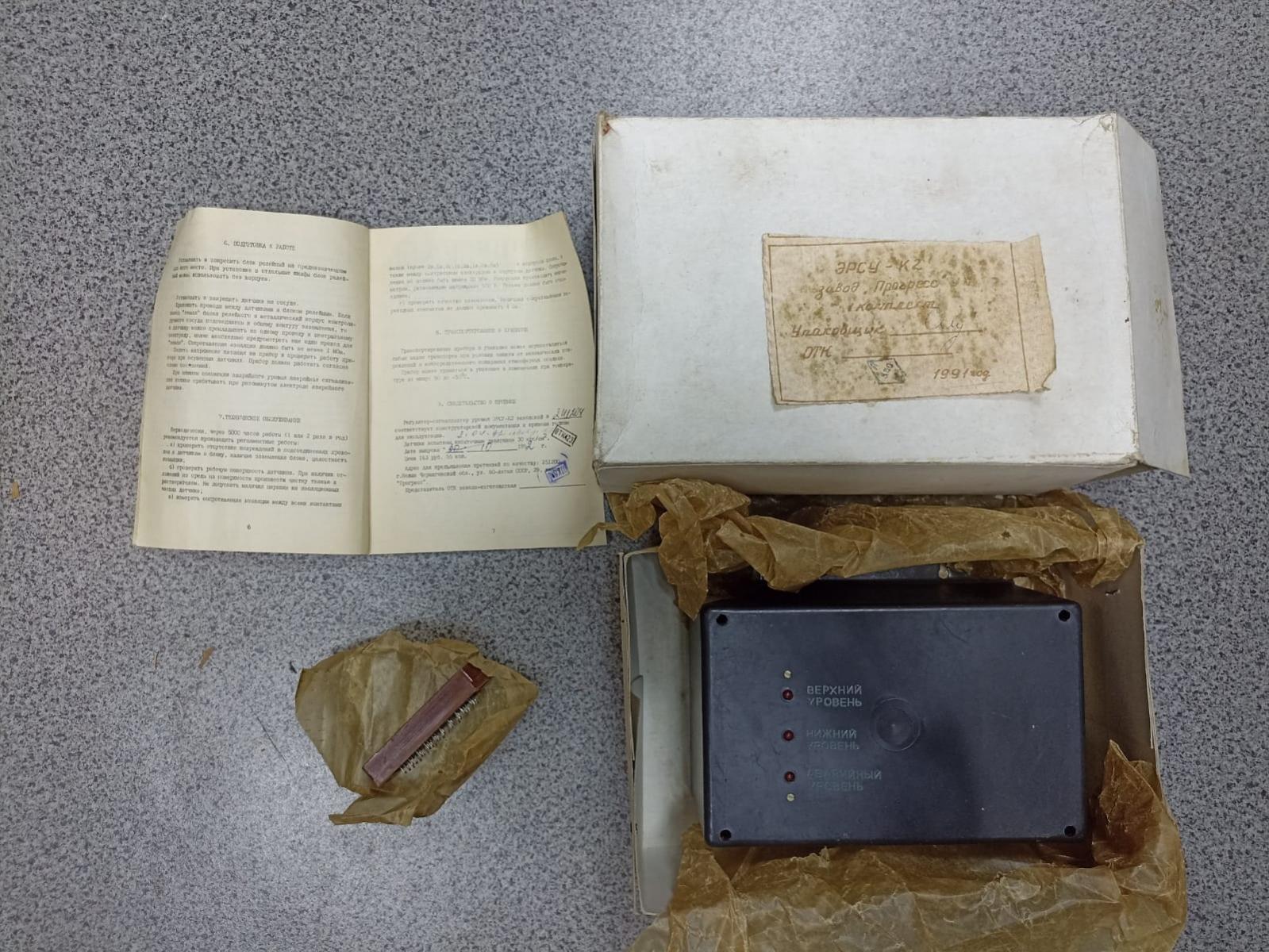

Комплект поставки

Регулятор-сигнализатор уровня ЭРСУ-К2 - 1 шт,
Паспорт - 1 экз,
Упаковка - 1 шт.

Условия эксплуатации:

температура воздуха от -10 до +45 °С
относительная влажность до 98% при 35°С и без конденсации влаги

Технические характеристики:

Число сигнализирующих положений уровня: 4 (нижний, верхний, средний, аварийный)
Напряжение питающей сети частотой 50 или 60 Гц, В: 220±22
Потребляемая мощность, ВА, не более: 15
Диапазоны срабатывания по удельной электропроводности среды контроля, Ом/м:
первый - сопротивление 5000 Ом: 0,015
второй - сопротивление 700 Ом: 0,006
Погрешность срабатывания по уровню, мм: +10
Разрывная мощность контактов реле при напряжении 220 В переменного тока, ВА: 300
Рабочее давление в объекте, кгс/см², не более: 25
Температура контролируемой среды, °С, не более: 200
Напряжение переменного тока на электродах датчиков, В, не более: 7
Длина части датчика, погружаемой в сосуд, м: 0,10
Материалы деталей датчика: сталь 12Х18Н10Т, титан ВТ-5, фторопласт 4
Масса, кг, не более: 4
Габаритные размеры, мм: 192х122х90
Срок службы, лет: 10
