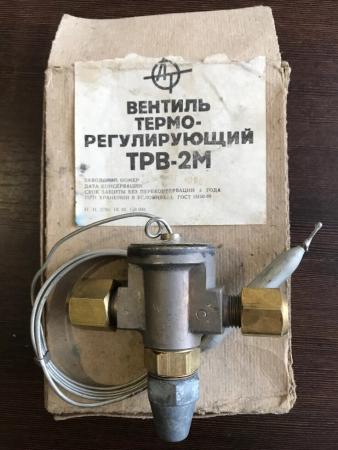

Терморегулирующий вентиль ТРВ-2М

Терморегулирующие вентили ТРВ-2М предназначены для автоматического регулирования степени заполнения испарителей холодильных установок холодильным агентом в зависимости от перегрева паров агента, выходящих из испарителя.УСТАНОВКА И НАСТРОЙКА ТРВ-2М1. Вентиль монтируется в вертикальном положении на трубопроводе между конденсатором и испарителем, в непосредственной близости от испарителя. Положение вентиля должно быть таким, чтобы направление движения потока холодильного агента соответствовало направлению стрелки на корпусе прибора.2. Термобаллон должен крепиться на всасывающем трубопроводе у выхода из испарителя и должен иметь хороший тепловой контакт с ним, а также быть изолированным от окружающего воздуха.При горизонтальном расположении трубопровода рекомендуется крепить термобаллон на его верхней части.3. Вентили поставляются отрегулированными на нижний предел диапазона настройки перегрева начала открытия клапана. При необходимости эта настройка может быть изменена. Для увеличения перегрева вращайте шток против часовой стрелки. Вращение в обратном направлении уменьшает перегрев.4. Петлю у крышки прибора не раскручивайте! Она защищает капилляр от поломки в месте пайки.5. Во время эксплуатации необходимо периодически чистить фильтр , расположенный во входном штуцере вентиля.ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ/ТИПОРАЗМЕР ТЕРМОРЕГУЛИРУЮЩИЙ ВЕНТИЛЬ ТРВ-2МПроизводительность, кВт (ккал/ч) 2,3 (2000)Диапазон температур кипенияТемпература конденсацииминус 15°С;от +30°С до +65°С.Холодильный агентхладон 12 (R-12)Перегрев начала открытия клапанарегулируетсяДлина капиллярной трубки, м1,5 м ±0,2мМасса, кгне более 0,55 кг Номинальная производительность определяется при настройке на нижний предел диапазона настройки перегрева начала открытия клапана при температуре кипения минус 15°С, температуре конденсации 30°С и изменении перегрева после начала открытия клапана на величину неравномерности 4°С±2°С.Перегрев начала открытия клапана регулируется. Нижний предел диапазона настройки перегрева начала открытия клапана не более 2°С при температуре кипения минус 15°С и температуре конденсации 30°С, верхний предел — не менее 10°С.
