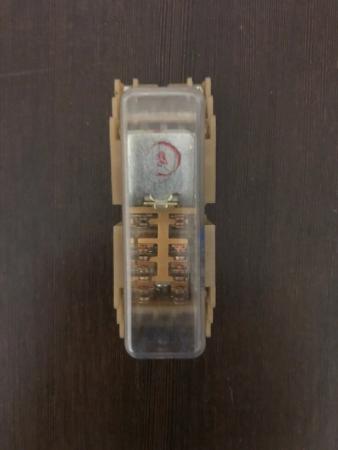

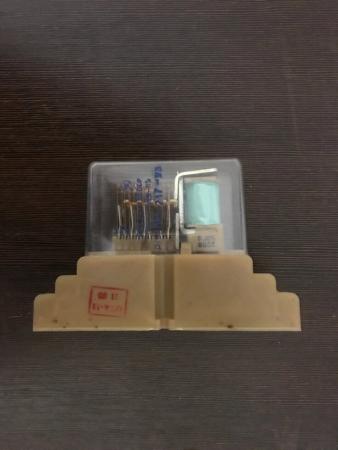

Реле промежуточное РП20М-217 У3 220в 50Гц 2з+6р

Реле классифицируются по:номинальному току контактов;способу возврата;способу крепления;виду;способу присоединения внешних проводников;климатическому исполнению. Структура условного обозначения РП20М-ХХХХ3:РП-реле промежуточное;20-номер серии;М-модернизированное;Х-номинальный ток контактов (2-6 А);Х-способ возврата (1 -одностабильные; 2 -двустабильные);Х-способ крепления, вид и способ присоединения внешних проводников: 5 -с креплением при помощи винтов, с задним присоединением, с ламелями под пайку; 7 -с креплением винтами, с передним присоединением, с винтовыми зажимами;Х3-климатическое исполнение (У, Т) и категория размещения по ГОСТ 15150-69.Реле климатического исполнения У категории 3 пригодны для эксплуатации в условиях, нормированных для исполнения УХЛ категории 4.Условия эксплуатацииВысота над уровнем моря не более 2000 м.Температура окружающего воздуха от минус 45 до 55С для исполнения У3 и от минус 10 до 55С для исполнения Т3.Относительная влажность окружающего воздуха до 98% при температуре 25С для исполнения У3 и 35С для исполнения Т3.Окружающая среда, не содержащая пыли в концентрациях,снижающих параметры реле в недопустимых пределах.Вибрация мест крепления реле с частотой от10 до 100Гц при ускорении не более 1g.Отсутствие ударов (группа механического исполнения М6 по ГОСТ 17516.1-90).Рабочее положение в пространстве на вертикальной установочной плоскости контактной группой вверх или на горизонтальной установочной плоскости якорем электромагнита вверх. Допустимое отклонение не более 5.Степень защиты механизма реле IР30, выводов IР00 по ГОСТ 14255-69.Требования техники безопасности должны соответствовать ГОСТ17523-85.По способу защиты человека от поражения электрическим током реле относятся к классу 0 по ГОСТ 12.2.007.0-75.Реле для внутригосударственных и экспортных поставок соответствуют ТУ16-88ИГФР.647115.037ТУ, для экспорта- дополнительно РД 16.01.007-88.
