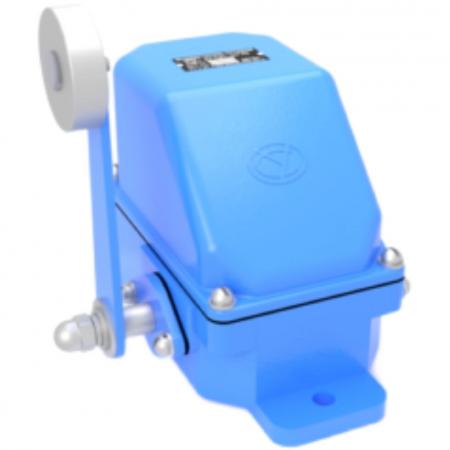

Выключатели КУ-701-СУ У2, КУ-703-СУ У2, КУ-704-СУ У2 предназначены для коммутации цепей управления в крановых электроприводах для ограничения линейного передвижения механизмов:— КУ-701 – при небольших величинах выбега;— КУ-704 – с любой величиной выбега;— КУ-703 – ограничивает ход механизмов подъема.Органом воздействия на привод выключателей служат:в КУ-701 – ограничительная линейка механизма;в КУ-704 – штырь;в КУ-703 – полка, укрепленная на траверсе крюка крана, которая поднимает или опускает груз приводного рычага выключателя.Конструкцией предусмотрен любой порядок замыкания контактов, который может быть получен путем пересборки кулачкового барабана на месте эксплуатации. Рабочее положение выключателей в пространстве – любое.По виду переключающего устройства выключатели относятся к выключателям прямого действия.Наименование параметраЕдиница измеренияКонструктивное исполнение выключателяКУ-701КУ-703КУ-704Включаемый ток:— переменное напряжение до 500В— постоянное напряжение 110, 220, 440ВА502550255025Отключаемый ток:— переменное напряжение до 500В— постоянное напряжение 110/220/ 440ВА102,0/1,5/0,5102,0/1,5/0,5102,5/1,5/0,5Номинальный токА101010Классификация привода:— тип привода— число положений— фиксация— максимальная скорость приводам/минРычаг с роликом3Самовозврат рычага150Груз с противовесом2Фиксация в крайних положенияхНе ограниченаРычаг пластинчатый W-образный3Фиксация в каждом положении100Усилие срабатывания:— прямого— обратногоСобственное время срабатывания при прямом и обратном ходе, не болееНс1000,51000,52000,5
