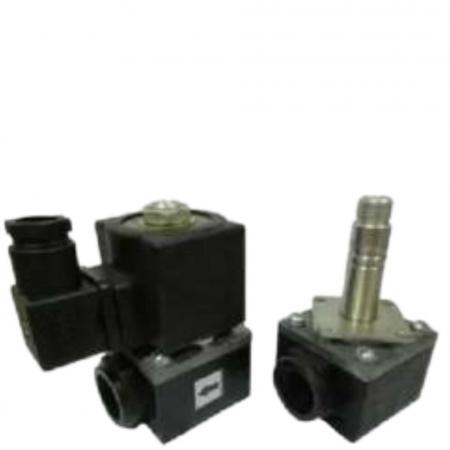

Пневмораспределитель П-РЭ2/16

Пневмораспределители двухлинейные с электромагнитным управлением предназначены для управления подачей сжатого воздуха от электрического сигнала в оборудовании мельничных и других комплексов. Пневмораспределители П-РЭ-2/16.1, П-РЭ-2/16.2, П-РЭ-2/16.А1 относятся к распределителям 2/2 (двухлинейный, двухпозиционный) клапанного типа и служат для пропускания/перекрытия потока сжатого воздуха в одном направлении. Пневмораспределители П-РЭ-2/16 работают при любых режимах и продолжительности включений по ГОСТ 19264-82 на сжатом воздухе, не грубее 9 класса загрязненности по ГОСТ 17433-80, с добавлением распыленной смазки (1…2 капли масла/1 м³ воздуха, вязкостью от 10 сСт до 35 сСт), приведенного к нормальным условиям (температуре +20°С, давлению 0,1 МПа). Устойчивость к вибрационному воздействию клапанов П-РЭ-2/16, П-РЭ-2/16.А1 соответствует степени 2 по ГОСТ 28988-91 Пневмораспределители ПРЭ-2/16 состоят из основания, выполненного из полимерных материалов, с установленной на нем катушкой электромагнитной, обеспечивающей открытие клапана при ее работе (подаче на катушку управляющего электрического сигнала). Исполнение распределителей по схеме: нормально-закрытые. Присоединение к пневмосети: резьбовое. Подключение к электросети: через разъем, для пневмораспределителей П-РЭ-2/16.1 и П-РЭ-2/16.А.1 или сальник, для П-РЭ-2/16.2. Пневматическая схема (пневмосхема) работы П-РЭ-2/16: При отсутствии питания катушки от электрической сети золотник перекрывает подачу сжатого воздуха, при подаче электричества золотник открывает подачу и воздух проходит свободно к рабочим органам.nbsp; В обратное положение и отсутствии воздействия электрического тока, золотник клапана ПРЭ-16/2 под действием пружины переходит в обратное положение и проход перекрывается. Пневмораспределитель - закрыт. Пример условного обозначения для пневмораспределителя 2-х линейного с электромагнитным управлением П-РЭ2/16, присоединение к электросети через разъем, напряжение 220 В, 50Гц, номинальное давление 0,63 МПа, климатическое исполнение УХЛ4: - пневмораспределитель П-РЭ-2/16.А1 А220 УХЛ4 Варианты исполнений: пневмораспределитель П-РЭ 2/16.1, П-РЭ 2/16.2, П-РЭ 2/16.А1, П-РЭ 2/16.А2Технические характеристики пневмораспределителей П-РЭ2/16Наименование П-РЭ2/16.1П-РЭ2/16.А.1П-РЭ2/16.2П-РЭ2/16.А.2Номинальное давление, МПа0,080,63Условный проход, мм16Пропускная способность, Kv, м3/час, не менее2,2Электрическое напряжение переменного тока частотой 50 Гц, В24; 220Номинальная мощность электромагнита В.А, не более16Превышение температуры нагрева обмотки катушки распределителя над температурой окружающей среды, °С, не более100Максимальное число срабатываний, 1/мин.200100Масса, кг0,520,6Утечки воздуха из распределителя, см3/мин.20
