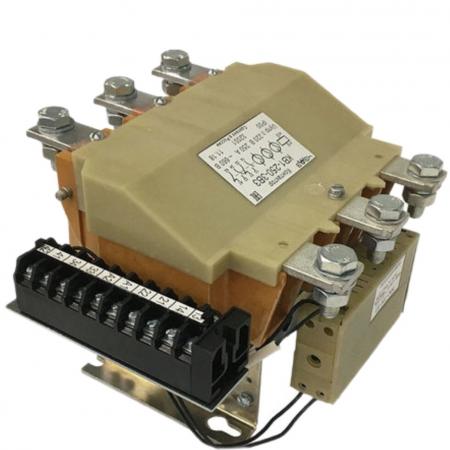

Контактор вакуумный КВТ-1,14-2,5/160 160А

Контакторы вакуумные низковольтные типа КВТ-1,14-2,5/160, КВТ-1,14-2,5/250, КВТ-1,14-4/400 открытого исполнения с естественным воздушным охлаждением, встраиваемые в комплектные устройства, предназначены для включения и отключения приемников электрической энергии.Вакуумные контакторы характеризуются небольшими габаритными размерами и малой массой. Они рассчитаны на длительный срок службы при минимальных затратах на обслуживание.Контакторы предназначены для работы в следующих режимах:- продолжительном- прерывисто-продолжительном- кратковременном- повторно-кратковременном.Устройство контактораКонтактор имеет три полюса, закрепленных в изоляционном корпусе. Включение осуществляется электромагнитом. Гашение электрической дуги обеспечивается вакуумной дугогасительной камерой КДВ2-1,14-2,5/250 В3 (КДВ2-1,14-4/400 В3).Контактор имеет вспомогательные контакты: 3 размыкающих и 4 замыкающих.Питание цепи управления контактора и вспомогательных контактов осуществляется посредством разъёма РП 10 - 22. Применение разъёма позволяет осуществить быстрый демонтаж контактора для проведения плановых регламентных работ.Расшифровка КВТ, КВТ2, маркировка.КВТ Х-1,14-Х/Х-Х-Х-ХКВТ - контактор вакуумный трехполюсный;Х - вариант конструктивного исполнения по номинальному току главной цепинет цифры - 160, 250, 400 А2 - 630, 1000 А1,14 - номинальное напряжение в киловольтах;Х / Х - номинальный ток отключения в килоамперах / номинальный ток главной цепи в амперах:2,5 / 1602,5 / 2504 / 4005 / 6305 / 1000Х - категория размещения и климатическое исполнение по ГОСТ15150 и по ГОСТ 15543.1У3 - контакторы типа КВТ-1,14 за исключением контакторов специального (С) исполнения; Контакторы типа КВТ2-1,14 с электронным токовым реле.У5.1 - контакторы типа КВТ-1,14 специального (С) исполнения;УХЛ2.1м - контакторы типа КВТ-1,14 за исключением контакторов специального (С) исполнения для работы в условиях температурного режима от +40 до -60 °С (по заявке потребителя);УХЛ2 - контакторы типа КВТ2-1,14 за исключением контакторов с электронным токовым реле.Х - порядковый номер дополнительного конструктивного варианта исполнения привода:без цифры - ~220 (номинальное напряжением цепи управления, В)1 - ~1102 - ~3804 - ~2205 - ~110Х - буквенное обозначение конструктивного варианта исполнения контактора:без буквы - обычный контактор;РГ - реверсивного горизонтального исполнения;РВ - реверсивного вертикального исполнения;В - втычного исполнения;Э - исполнения с электронным токовым реле;С - специального (шахтного) исполнения для встраивания пускателя;О - однополюсный;Д - двухполюсный;Ш - исполнения из трекингостойкой пластмассы.Технические характеристики серии КВТ-1,14 КВТ-1,14-2,5/160 У3КВТ-1,14-2,5/250 У3КВТ-1,14-4/400 У3Номинальное напряжение, В380, 660, 1140380, 660, 1140380, 660, 1140Номинальный переменный ток главнойцепи, А160250400Предельная коммутационная способность :Ток отключения (действующее значение), кА334Ток включения (амплитудное значение), кА5,65,66Сквозные токи (термической стойкости), А
