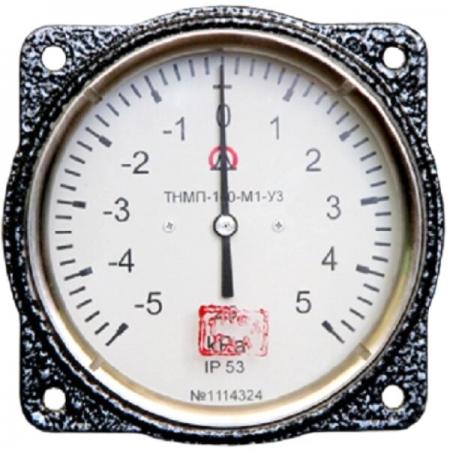

Тягомер мембранный показывающий ТмМП-100 предназначен для измерения вакуумметрических давлений (тяги) воздуха и неагрессивных газов. Отличительной особенностью является литой силуминовый корпус прибора.Применяется для контроля давления газа поступающего непосредственно в газовую горелку теплового котла, контроля давления газа после редуцирования в ГРП и ГРПШ. Измерения вакуумметрического давления (тяги) в системах приточной вентиляции, контроля засоренности фильтров в системах очистки воздуха и др.Технические характеристики:Наименования, условные обозначения, верхние значения диапазона показаний и классы точности прибора приведены в таблице 1.Таблица 1Диапазон измеренийдавления - разрежения, кПаКласс точности всоответствии сГОСТ 2405-88(1)от 0 до 0,42,51,51,0от -0,4 до 0от -0,6 до 0от -1,0 до 0от -1,6 до 0от -2,5 до 0от -4,0 до 0от -6,0 до 0от -10,0 до 0от -16,0 до 0от -25,0 до 0от -40,0 до 0от -60,0 до 0Прибор может быть изготовлен в следующих единицах измерений:кПа;кгс/м. кв.;мБар;мм. водного столба;мм. ртутного столба;PSI(фунт/дюйм кв.);Возможно цветовое зонирование шкалы прибора и покрытие шкалы светомассой .Прибор прочен к воздействию одиночных механических ударов с ускорением до 500 м/с2.Межповерочный интервал составляет 2 годаСвидетельство об утверждении типа средства измерения RU.C.30.004.A №45180 РоссияПервичная поверка приборов осуществляется аккредитованной метрологической службой .Климатические исполнения:У3–для работы при температуре от минус 50 до плюс 60°С и относительной влажности до 98% при 35°С.Т3–для работы при температуре от минус 25 до плюс 55°С и относительной влажности до 100% при 35°С.По защищенности от воздействия окружающей среды приборы изготавливаются по ГОСТ Р52931-2008 и ГОСТ 14254-96 в следующих исполнениях: IP53Масса прибора 0,6 кг.Присоединение к процессу:Осевой штуцер М20х1,5; М12х1,5; М10х1; G1/2; G1/4.безрезьбовое соединение для эластичных труб (типоразмер соединения 4-01 ГОСТ 25165)Прибор конструктивно изготовлен из следующих материалов:Корпус – Силумин АК12ПЧШтуцер – Латунь ЛС59-1Передаточный механизм – Латунь ЛС59-1Чувствительный Элемент (мембранная коробка) – бериллиевая бронза БрБ2 (CuBe2)Стекло -Приборное стеклоПример Заказа:Тягомер ТмМП-100-М1 в верхним пределами измерения от 0 до 4кПа; классом точности 1,5%; климатическим исполнением У3; по защищенности от воздействия окружающей среды в степени IP53ТмМП-100-4кПа-1,5-У3
