Устройство задающее ЗУ-05
Устройства задающие токовые ЗУ-05 применяются в автоматизированных системах управления технологическими процессами (АСУ ТП) в качестве ручного задатчика унифицированного токового сигнала по ГОСТ 26.011.
Устройства являются комплектующим изделием ГСП.
Не являются средством измерения.
Задатчики применяются в нефтяной, газовой, стекольной, металлургической, химической и других отраслях промышленности без предъявления требований по искробезопасности.
Устройства не предназначены для работы в средах, содержащих пары, газы и другие вещества, вызывающие коррозию и разрушения покрытий, материалов и изоляции, а также во взрывоопасных средах.
По защищённости от воздействия окружающей среды устройства выполнены в обыкновенном исполнении и относятся к изделиям третьего порядка ГОСТ Р 52931.
Задатчики по устойчивости к воздействию климатических факторов внешней среды имеют климатические исполнения УХЛ4.2 и О4.2 и степень защиты IP40.
УСЛОВИЯ ЭКСПЛУАТАЦИИ
| Условия эксплуатации | Исполнение | |
|---|---|---|
| УХЛ4.2 | O4.2 | |
| Температура, °С | +5...+50 | -10...+55 |
| Относительная влажность, % | 30...80 | 30...95 |
| при температуре, °С | до 25 | до 35 |
| Частота вибрации, Гц | до 25 | до 25 |
| амплитуда вибросмещения, мм | до 0,1 | до 0,1 |
| Магнитные поля постоянные или переменные частотой 50 Гц напряженностью, А/m | до 400 | до 400 |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- Формирование выходного унифицированного токового сигнала в диапазоне 0...5мА.
- Допустимое сопротивление нагрузки 0...3 кОм.
- Пульсация выходного сигнала не более 0,5%.
- Цена деления шкалы (0-100%) задания 2%.
- Погрешность задания относительно градуировки шкалы не более 1%.
- Разрешающая способность задания не менее 0,5%.
Электрическое питание устройства задающего осуществляется переменным напряжением 220В частотой 50 или 60 Гц, потребляемая мощность не более 2ВА.
Масса устройства задающего не более 0,6 кг.
КОНСТРУКЦИЯ

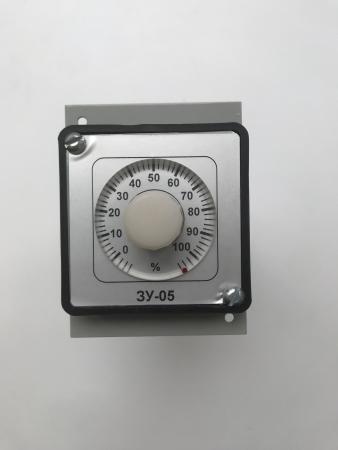

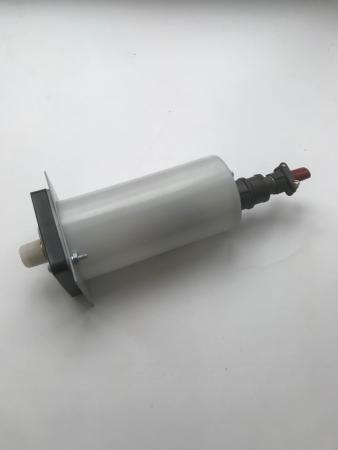

Конструктивно устройства задающие изготавливаются в пластмассовом корпусе. На передней панели расположена ручка задания с визиром и отсчётной шкалой (0...100%).
Для соединения с внешними объектами используется вилка разъёма 2РМ18Б7Ш1В1, установленная на задней стенке устройства; ответная часть 2РМ18Б7Г1В1 поставляется в комплекте с устройством.
МОНТАЖ
Устройства задающие рассчитаны на щитовой утопленный монтаж на вертикальной или под углом к горизонту плоскости. Крепление устройства к щиту осуществляется двумя винтами М4 за переднюю панель.
ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ
Габаритные размеры устройства - 60 х 80 х 210 мм.
