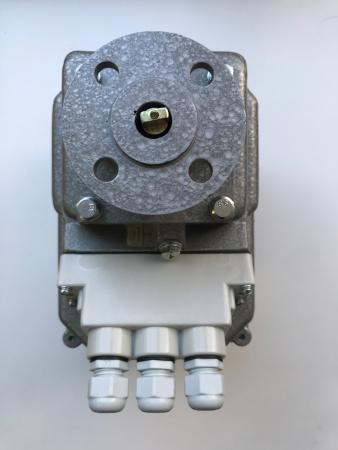

Механизм сигнализации положения МСП-1
Механизмы сигнализации положения МСП-1, МСП-1И предназначены для преобразования числа оборотов входного вала в пропорциональный унифицированный электрический сигнал постоянного тока по ГОСТ 26.011 (кроме МСП-1И), сигнализации промежуточных и блокирования крайних положений выходного вала исполнительного механизма (регулирующего устройства), а также местного указания текущего положения исполнительного механизма.
Механизм сигнализации МСП-1И выполнен с индуктивным датчиком (блок датчика БД-10И выдаёт только индуктивный сигнал, например, для блока усилителя БУ-30м).
Механизмы являются комплектующим изделием Государственной системы промышленных приборов и средств автоматизации (ГСП) в системах автоматического регулирования технологическими процессами (АСУ ТП) в соответствии с командными сигналами автоматических и управляющих устройств.
Механизмы устанавливаются в многооборотных исполнительных механизмах типа МЭМ ГОСТ 7192 и другом технологическом оборудовании и регулирующей арматуре со встроенным электрическим приводом, имеющим многооборотный характер исполняемой функции.
Механизмы имеют климатическое исполнение У2, Т2 и степень защиты IP54 категории оболочки 2 по ГОСТ 14254.
Механизмы не предназначены для работы в средах, содержащих агрессивные пары, газы и вещества, вызывающие разрушения покрытий, изоляции и материалов и во взрывоопасных средах.
УСЛОВИЯ ЭКСПЛУАТАЦИИ
| Условия эксплуатации | Исполнение | |
|---|---|---|
| У2 | T2 | |
| Температура, °С | -30...+60 | -10...+60 |
| Относительная влажность, % | 30...95 | 30...98 |
| при температуре, °С | до 35 | до 35 |
| Частота вибрации, Гц | до 25 | до 25 |
| амплитуда вибросмещения, мм | до 0,1 | до 0,1 |
| Магнитные поля постоянные или переменные частотой 50 Гц напряженностью, А/m | до 400 | до 400 |
- Входной сигнал - число оборотов входного вала (диапазоны по исполнениям: 0,63; 7,5; 18,8; 730 оборотов).
- Скорость вращения входного вала до 160 об/мин.
- Преобразование входного сигнала в пропорциональный выходной унифицированный электрический сигнал постоянного тока 0...5, 0...20, 4...20 мА (Rн < 2,5 и 0,5 кОм).
- Амплитуда пульсации выходного сигнала не более 1%.
- Погрешность преобразования входного сигнала не более 2,5%.
- Гистерезис выходного сигнала не более 1,4% от диапазона входного сигнала.
- Регулировка начального и конечного значений диапазона выходного сигнала до 50% от диапазона изменения выходного сигнала.
- Дифференциальный ход микропереключателей (Д703, Д713 или ВК-6) не более 4%.
- Коммутационный ток микропереключателей промежуточных и крайних положений (2 + 2) шт. – от 20 мА до 1А при =24...48В; от 20 до 500 мА при ~220В 50Гц.
- Длина линия связи между блоком датчика и нагрузкой не более 100 м.
- Напряжение питания блока питания БП-20 (БП-20МА) для установленных датчиков ~220 (230, 240)В 50 или 60Гц.
- Потребляемая мощность совместно с блоком питания не более 9ВА.
- Масса 3,4 кг.
Значению полного хода входного вала соответствует поворот профильного кулачка датчика механизма на 225° (профиль 0-225°). Имеется возможность уменьшения полного хода входного вала в 2,5 раза с сохранением максимального значения выходного сигнала (работа на профиле 0-90°). Резисторы «0%» и «100%» на согласующем устройстве блока датчика позволяют настроить диапазон выходного сигнала в более узком диапазоне входного сигнала.
Настройка сигнализации промежуточных и блокирования крайних положений выходного органа исполнительного механизма (регулирующего устройства) производится регулировкой воздействующих на микровыключатели кулачков на валу блока датчика в механизме сигнализации.
КОНСТРУКЦИЯ

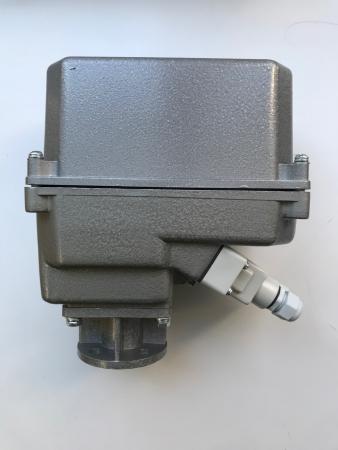

Механизм имеет металлический литой алюминиевый корпус, в котором установлен редуктор и блок датчика БД-10 (БД-10М, БД-10МА, БД-10И).
Диапазоны выходного сигнала устанавливаются внешней перемычкой на согласующем устройстве блока датчика.

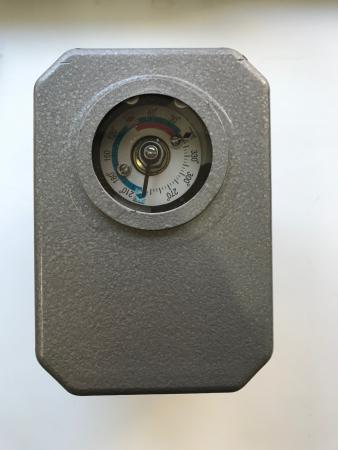

На датчик может устанавливаться шкала со стрелкой, указывающей через смотровое окно в механизме сигнализации текущее положение исполнительного механизма (устройства).
Сочленение входного вала с исполнительным механизмом производится с помощью шлица на торце входного вала (короткий вал) или через дополнительный фланец (длинный вал).
Подключение внешних электрических цепей производится через разъём РП10-30.
МОНТАЖ
Крепление механизма сигнализации положения МСП-1 и МСП-1И к исполнительному механизму (регулирующему устройству) производиться четырьмя болтами М8 на посадочный центрирующий диаметр 32 мм. Механизмы должны быть защищены от прямого воздействия солнечной радиации и атмосферных осадков.
ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ
Габаритные размеры механизма - 128 х 178 х 228 мм.
