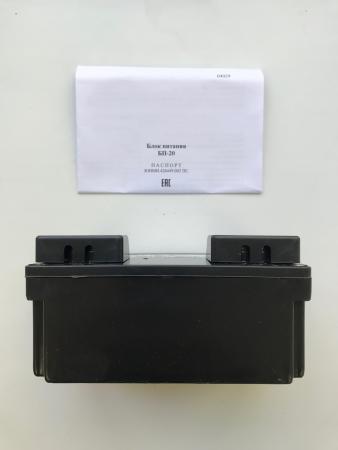

Блок питания БП-20
Блок питания БП-20 предназначен для питания токовых датчиков БД-10М, применяемых в электрических исполнительных механизмах МЭО, МЭП, МЭМ и механизмах сигнализации положения МСП-1, МСП-94, МСП-94-УД.
Блок является комплектующим изделием ГСП для автоматизированных систем управления технологическими процессами (АСУ ТП).
Блок БП-20 является составной частью блока сигнализации положения токового БСПТ-10М, но может поставляться отдельно как комплектующее изделие (ЗИП).
Блоки не предназначены для работы в средах, содержащих пары, газы и другие вещества, вызывающие коррозию и разрушения покрытий, материалов и изоляции, а также во взрывоопасных средах.
По защищённости от воздействия окружающей среды блоки выполнены в обыкновенном исполнении и относятся к изделиям третьего порядка ГОСТ Р 52931.
Блоки по устойчивости к воздействию климатических факторов внешней среды имеют климатические исполнения УХЛ3.1 и О4.2 и степень защиты IP20, IP40 (щитовое исполнение).
УСЛОВИЯ ЭКСПЛУАТАЦИИ
| Условия эксплуатации | Исполнение | |
|---|---|---|
| УХЛ3.1 | О4.2 | |
| Температура окружающего воздуха, °С | -30...+50 | -10...+55 |
| Относительная влажность воздуха, % | 30...80 | 30...95 |
| при температуре, °С | до 25 | до 35 |
| Частота вибрации, Гц | до 25 | до 25 |
| амплитуда вибросмещения, мм | до 0,1 | до 0,1 |
| Магнитные поля постоянные или переменные 50 Гц напряженность, А/м | до 400 | до 400 |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- Выходное нестабилизированное напряжение постоянного тока (35 ± 10)В для БП-20, БП-20/1Д. (27 ± 3)В для БП-20/2Д.
- Выходной ток не более 100 мА для БП-20, БП-20/1Д. Не более 40 мА для БП-20/2Д.
- Напряжение питания 220В с допустимым отклонением от -15 до +10%.
- Потребляемая мощность не более 10ВА. Не более 3,2ВА для БП-20/2Д.
- Масса не более 0,5 кг. Не более 0,3 кг для БП-20/2Д.
КОНСТРУКЦИЯ
Блок имеет три конструктивных исполнения - щитовое и два в стандартном корпусе на DIN-рейку. Все конструкции имеют пластмассовый кожух.
На передней панели блока щитового исполнения расположены две клеммные колодки для подключения внешних электрических цепей. Клеммные колодки закрываются пластмассовыми крышками.
В блоке на DIN-рейку внешние электрические цепи подключаются под винт.
МОНТАЖ
Блоки монтируются на щите в любом рабочем положении с креплением двумя винтами М5 за переднюю панель или на DIN-рейку.
ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ
- Щитовое исполнение БП-20 - 160 х 96 х 83 мм.
- Исполнение на DIN-рейку БП-20/1Д - 87 х 72 х 60 мм.
- Исполнение на DIN-рейку БП-20/2Д - 87 х 35 х 60 мм.
