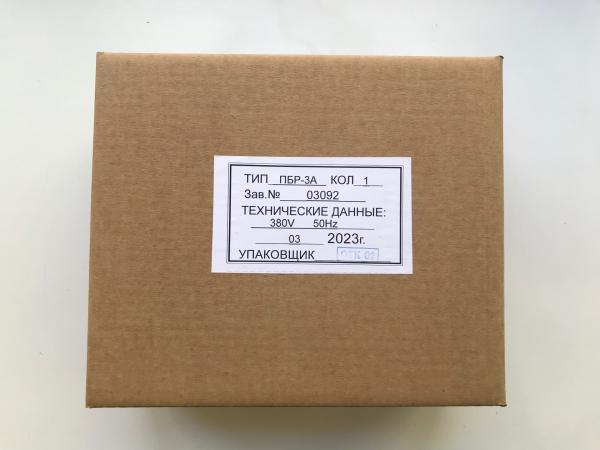

ПБР-3А пускатель бесконтактный реверсивный
Пускатели бесконтактные реверсивные ПБР-3, ПБР-3А предназначены для бесконтактного управления электрическими исполнительными механизмами, в приводе которых используются трёхфазные электродвигатели с изолированной нейтралью.
Пускатели являются комплектующим изделием ГСП для автоматизированных систем управления технологическими процессами (АСУ ТП).
Пускатель ПБР-3 - пуск и реверс синхронного электродвигателя.
Пускатель ПБР-3А - пуск и реверс синхронного и асинхронного электродвигателей, защита от перегрузки асинхронного электродвигателя с короткозамкнутым ротором.
Пускатели имеют климатическое исполнение УХЛ 4.2 и степень защиты оболочки IP20.
УСЛОВИЯ ЭКСПЛУАТАЦИИ
| Условия эксплуатации | Исполнение |
|---|---|
| УХЛ 4.2 | |
| Температура, °С | +5...+50 |
| Относительная влажность, % | 30...80 |
| при температуре, °С | до 35 |
| Частота вибрации, Гц | до 25 |
| амплитуда вибросмещения, мм | до 0,1 |
| Магнитные поля постоянные или переменные частотой 50 Гц напряженностью, А/m | до 400 |
Виды входных сигналов, пределы их изменения, номера входных контактов приведены в таблице 2:
| Номера входных сигналов | Входной сигнал | Пределы изменения среднего значения напряжения на входных контактах | Потребляемый или коммутируемый ток входной цепи | |
|---|---|---|---|---|
| Включение | Отключение | |||
| 7-8 8-9 |
Среднее значение двухполупериодного выпрямленного синусоидального напряжения состояние контактных или бесконтактных ключей | (24±6)V | 0-8V | Не более 50мА |
| 7-10 9-10 |
Состояние контактных или бесконтактных ключей | 0-3V | (24±4)V амплитудное напряжение 50V |
|
- Управление работой выходных бесконтактных ключей, осуществляющих подключение электродвигателя к сети напряжением 380В, с помощью подачи на вход цепи управления двухполупериодного выпрямленного напряжения (24±6)В или от внутреннего источника простым замыканием управляющей цепи внешними контактами. Коммутируемый ток входной управляющей цепи не более 50мА.
- Напряжение в цепи управления, не приводящее к включению пускателя, не более 8В.
- Входное сопротивление цепи управления (750±100)Ом.
- Максимальный коммутируемый ток выходной цепи не более 3А в каждой фазе (пусковой ток не более 250А в течении 25мс).
- Внутренний источник (24±6)В допускает подключение внешней нагрузки сопротивлением не менее 240 Ом (в основном - питание датчика положения типа БД-10М).
- Динамические характеристики пускателей:
- быстродействие (время запаздывания между подачей входного сигнала и включением/выключением пускателя) не более 25мс;
- разница между длительностями управляющего входного сигнала и выходного тока не более 20мс.
- Питание пускателей - трёхфазная силовая сеть переменного тока номинальным напряжением 380, 400, 415В частотой 50 или 60Гц. Несимметрия трёхфазной сети не более 5%.
- Потребляемая мощность при отсутствии сигнала управления не более 9Вт.
- Масса не более 3,5 кг.
Пускатели допускают непрерывную работу до 10 минут и непрерывную работу постоянно в повторно-кратковременном реверсивном режиме с частотой включения до 320 вкл/ч при ПВ до 25%, а также увеличение частоты включений до 630 вкл/час при ПВ до 25% в течение 1 часа с последующим перерывом в работе 0,5 часа.
При обрыве одной из фаз или при несимметрии трёхфазной системы более 5% пускатель ПБР-3А также отключается.
ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ
Габаритные размеры ПБР-3, ПБР-3А - 240 х 196 х 90 мм.
