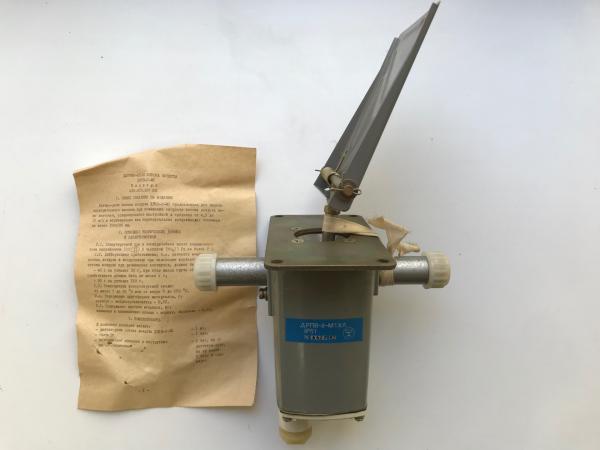

ДРПВ-2 Датчик-реле потока воздуха
Датчик-реле ДРПВ-2 предназначен для контроля за скоростью потока воздуха, а также других газовых сред, неагрессивных по отношению к алюминиевым сплавам, к цинковому покрытию и к покрытию эмалью МЛ-165, в горизонтальных и вертикальных воздуховодах с выдачей электрического сигнала в случае отклонения от заданного значения.
Датчики-реле ДРПВ-2 выпускаются в исполнениях:
— общепромышленные (ДРПВ-2-М1);
— сейсмостойкие (ДРПВ-2-М1А);
— коррозионностойкие (ДРПВ-2-«Астр») – для контроля сред с повышенным содержанием сероводорода.
Принцип работы датчика-реле ДРПВ-2 основан на изменении положения заслонки, воспринимающей скоростной напор потока воздуха. Под действием потока воздуха на заслонку рычаг поворачивается вокруг оси. При повороте рычаг воздействует на микропереключатели, которые замыкают или размыкают независимые цепи сигнальных устройств.
Основные технические характеристики датчика-реле ДРПВ-2
| Контролируемая среда | воздух и другие газы, неагрессивные по отношению к алюминиевым сплавам, к цинковому покрытию и к покрытию эмалью МЛ-165 |
| Температура контролируемой (измеряемой, рабочей) среды, Тис | -5…+45°С |
| Скорость потока (расхода) воздуха | от 4,0 до 10 м/сек** |
| Сечение воздуховода | круглое и прямоугольное, 150х180 мм (диаметр не менее 190 мм) |
| Выходной сигнал | релейный, коммутируемый ток: — исполнение 220 В — переменный ток не более 2 А при напряжении (220+22 -33) В и частоте (50±1) Гц; — исполнение 125 В — переменный ток не более 5 А при напряжении 125 В и частоте 50-60 Гц, постоянный ток не более 5 А при напряжении 8 В, постоянный ток не более 0,3 А при напряжении 250 В. |
| Степень пылеводозащиты вводного устройства | IP51 (IP54 по согласованию с заводом-изготовителем) |
| Параметры контролируемой среды: — скорость потока воздуха — температура — относительная влажность — давление |
от 4,5 до 10 м/с от минус 5 до плюс 45°С до (95 ± 3)% при температуре 35°С Ратм ±1 кПа (Ратм ±7,5 мм рт. ст.) |
| Виброустойчивость датчика ДРПВ-2 | исполнение L3 по ГОСТ 12997-84 |
| Габаритные размеры, мм | не менее 150х180 мм |
| Масса | не более 1,3 кг, ДРПВ-2 «Астр» — 1,4 кг |
Контролируемая среда
| Тип | Воздух, газы |
| Температура | от минус 50 до плюс 50°С |
Датчик-реле ДРПВ-2 устойчив к воздействию контролируемой среды с содержанием паров гептила до 0,0003 мг/л, амила — до 0,005 мг/л, водорода — не более 2% по объему, серной кислоты или щелочей калия или натрия не более 2 мг/м3, а также других газообразных сред, неагрессивных по отношению к сталям 12X18H10T и 36НХТЮ.
Датчик-реле ДРПВ-2 может быть использован для эксплуатации в условиях сейсмических нагрузок.
Вводное устройство датчика-реле имеет степень защиты от внешних воздействий не ниже IР54 по ГОСТ 14254-80.
Габаритно-монтажные размеры датчика-реле потока воздуха ДРПВ-2

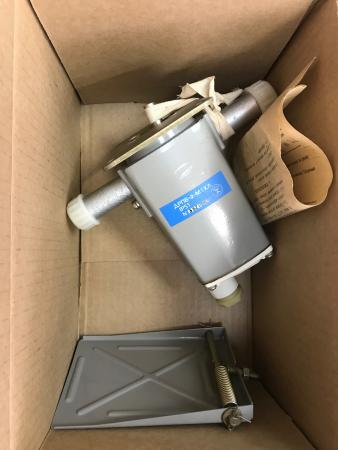

В комплект поставки входят:
— датчик-реле ДРПВ-2 — 1 шт.;
— ПС – 1 экз.
Комплект ЗИП и КМЧ не поставляется.
Пример записи при заказе:
Датчик-реле потока воздуха ДРПВ-2-М1
Датчик-реле потока воздуха ДРПВ-2-М1-А
Датчик-реле потока воздуха ДРПВ-2-«АСТР»
ТУ 25-02.080753-78.
