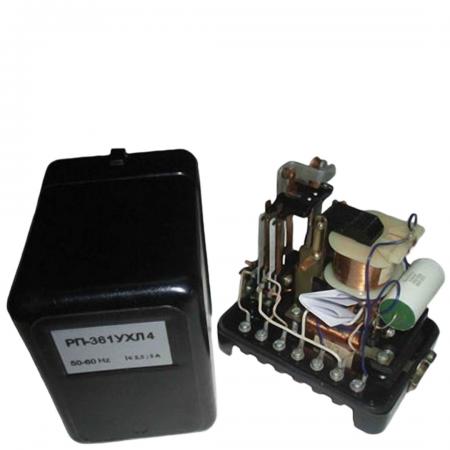

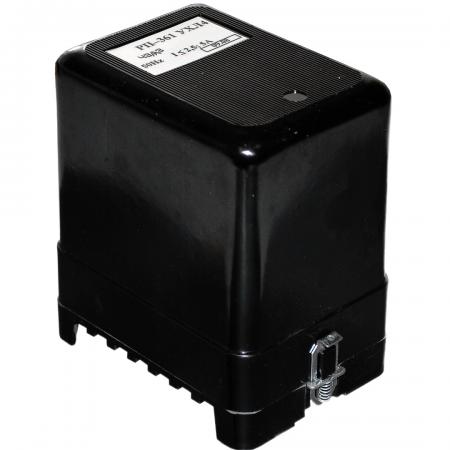

РП-361

Реле промежуточные типа РП-361 применяются в цепях переменного тока частототой 50 и 60 Гц в качестве вспомогательного в схемах защиты энергосистем.
Реле РП-361 допускает возможность включения последовательно с обмоткой электромагнита реле одного или двух (параллельно соединенных) реле указательных серии РУ-21 на номинальный ток 0.05 или 0.025 А соответственно.

Род присоединения внешних проводников: переднее или заднее (винтом или шпилькой)

Количество контактов реле

• пониженной мощности – 2 замыкающих,
• повышенной мощности – 1 переключающий без размыкания цепи

Ток срабатывания в зависимости от способа соединения секций первичной обмотки насыщающегося трансформатора:

• при последовательном – 2.5А
• при параллельном – 5А

Структура условного обозначения

РП -Х Х4 реле промежуточное РП- Х Х4 серия 361 РП- Х Х4 климатическое исполнение (УХЛ, О) и категория размещения (4) по ГОСТ15150-69

Ток контактов

2.5A; 5A
