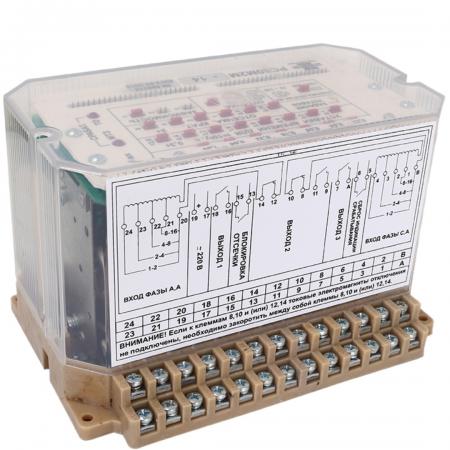

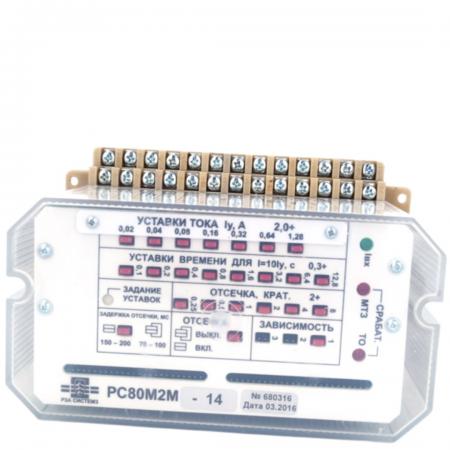

Реле РС80М2М-14

Реле РС80М2М-14 предназначено для применения в схемах релейной защиты и противоаварийной автоматики с шунтированием-дешунтированием управляемой цепи.

Размещение и монтаж

При выборе места для установки реле необходимо помнить, что лучше всего реле работает при относительной влажности окружающего воздуха до 80 %. Не допустимо наличие в воздухе примесей аммиака, сернистых и других агрессивных газов. Не следует устанавливать реле без амортизаторов (резиновых прокладок) в местах, где ощущается тряска и вибрация. Нельзя размещать реле вблизи мощных источников электромагнитных полей (силовых трансформаторов, дросселей, электродвигателей, электрических печей и т. д.).

Лучше всего монтировать реле на специальных щитах, установленных в отапливаемых сухих помещениях.

Конструкцией реле РС80М2М-14 предусмотрено три возможных варианта крепления на щите:

• Вариант 1. Реле крепится с помощью четырех винтов и гаек М4 с использованием отверстий в основании корпуса реле. Размеры для сверловки отверстий ∅5 мм на щите - 185 мм × 100 мм.
• Вариант 2. Используется при замене реле РТ80, 90 (ЧЭАЗ) с передним присоединением. Крепление проводится на уже существующие в щите два отверстия с межцентровым расстоянием 259 мм. Для этого необходимо закрепить винтами с шайбами на корпусе реле две монтажных пластины.
• Вариант 3. Используется при замене реле РТ80, 90 с задним присоединением. Аналогичен варианту 2. Крепление проводится на уже существующие в щите два отверстия с межцентровым расстоянием 213 мм, также, с использованием монтажных пластин и винтов. Поставка монтажных пластин и винтов должна оговариваться при заказе отдельно.
