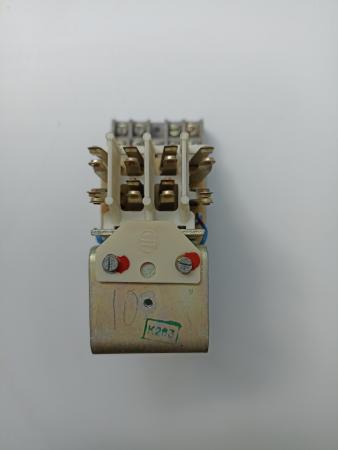

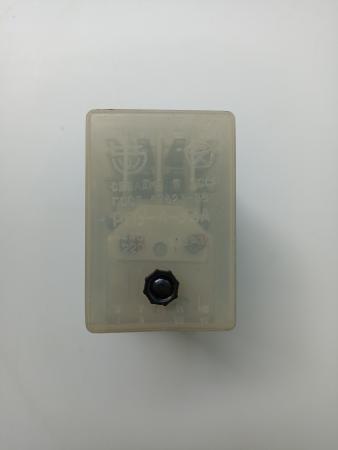

Реле промежуточное РПУ-4
Реле промежуточные электромагнитные серии РПУ 4 предназначены для работы в цепях управления электроприводами переменного тока напряжением до 440 В частоты 50 и 60 Гц и в цепях постоянного тока напряжением до 220 В.

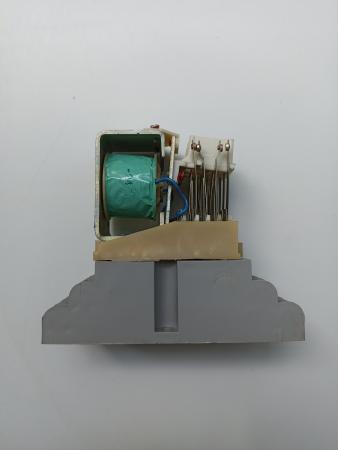

Реле РПУ-4 имеют контактную систему в виде набора плоских контактных пружин, зафиксированных консольно в изоляционном корпусе и несущих на свободном конце контакт-детали заклепочного типа с рабочей поверхностью из серебра.
Структура условного обозначения
РПУ-4-ХХХХХХХХ:
РПУ-4 - реле промежуточное универсальной серии;
Х - типовой индекс, содержащий: индекс исполнения по степени
защиты, способу крепления реле и конструкции выводов для
присоединения внешних проводов: 0 - IР00, крепление реле
винтами, подсоединение внешних проводников заднее пайкой;
М1 - то же; 5 - IР40, крепление реле гайками на шпильках,
подсоединение внешних проводников заднее пайкой;
М2 - IР40, крепление реле винтами, подсоединение внешних
проводников заднее пайкой;
Х - индекс исполнения по роду тока: 1 - реле постоянного
тока; 6 - реле переменного тока;
ХХХ - соответственно количество замыкающих (2; 4; 6; 8)
размыкающих (2; 4) и переключающих контактов (2; 4);
ХХ - климатическое исполнение (У) и категория размещения (3)
по ГОСТ 15150-69 и ГОСТ 15543-89.
- исполнение реле по износостойкости, А - реле с
износостойкостью класса А.
Р - реле;
П - промежуточные;
У - универсальные;
4 - номер разработки;
УЗ, Т4 - климатическое исполнение и категория размещения по ГОСТ 15150-69 и ГОСТ 15543-70.
Реле климатического исполнения УЗ пригодны для эксплуатации в климатических условиях, соответствующих условиям эксплуатации исполнения ХЛ4. Реле для внутрисоюзных и экспортных поставок соответствуют ТУ 16-523.534-77.
Реле изготовляются:
с катушками напряжения на номинальные напряжения:
12, 24, 48, 60, 110, 220 В постоянного тока; 12, 24, 36, 40, 110, 127, 220, 230, 240, 380, 400, 415 В переменного тока частотой 50 Гц;
с катушками тока на номинальные токи: 0,4; 0,5; 0,6; 0,8; 1;
1,25; 1,6; 2; 2,5; 3,2; 4; 5; 6; 8; 10 А;
постоянного тока и 0,2; 0,4; 0,8; 1; 1,25; 1,6; 2; 2,5; 3,2; 4;
5; 6; 8; 10 переменного тока частотой 50 Гц.
