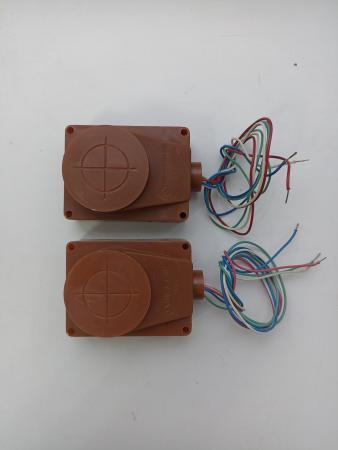

ПИП-8-3
Преобразователь позиционный импульсный (датчик) ПИП-8-3 предназначен для преобразования информации о местонахождении объекта, перемещающегося относительно чувствительного элемента преобразователя, в дискретный (бинарный) сигнал.
Преобразователь позиционный импульсный используется для работы в станках, автоматических линиях, кузнечно-прессовом оборудовании, литейных машинах, конвейерах и других устройствах общепромышленного назначения.
Срабатывание датчика производится введением в чувствительную зону металла.
Преобразователь позиционный импульсный имеет два выхода - прямой и инверсный.
На прямом выходе имеется сигнал при наличии металла в чувствительной зоне преобразователя (в сработанном состоянии).
На инверсном выходе имеется сигнал при отсутствии металла в чувствительной зоне преобразователя (в отпущенном состоянии).
Рабочее положение в пространстве - произвольное.
Расшифровка маркировки датчика:
ПИП-8-3
ПИП - преобразователь импульсный позиционный;
8 - номинальная дальность действия (8, 12 или 16мм);
3 - вариант исполнения.

Вес 0,3 кг
Напряжение питания 24±6 В
Частота срабатывания макс.: 300 Гц
Характеристика номинальная дальность действия: 8 мм
Степень защиты IP67 Допускаемое отклонение дальности действия: ±0.8 мм
Максимальный ток нагрузки: 180 мА
Размер стальной пластины, от которой осуществляется срабатывание: 50х50х1 мм

Габариты и способ упаковки

Длина

8 см

Ширина

6.5 см

Высота

4.5 см

Вес

0.025 кг

Способ упаковки

Коробка
